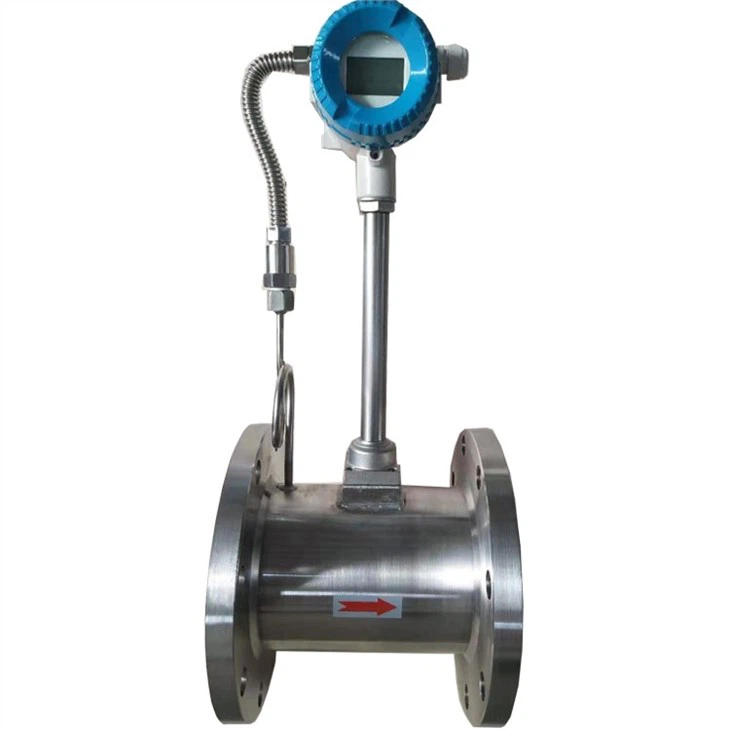

Typen von Wirbeldurchflussmessern
Durchflussbereich
| Instrumentenkaliber (mm) | Flüssigkeit | Gas | ||
Messbereich (m3/h) | Ausgangsfrequenzbereich (Hz) | Messbereich (m3/h) | Ausgangsfrequenzbereich (Hz) | |
15 | 0.3~5 | 24~400 | 4~20 | 352~1761 |
20 | 0.6~10 | 23~382 | 6~30 | 254~1273 |
25 | 1.2~16 | 21~320 | 8~55 | 161~1112 |
32 | 1.8~20 | 18~200 | 10~120 | 97~1172 |
40 | 2~40 | 10~190 | 27~205 | 134~1018 |
50 | 3~60 | 8~150 | 35~380 | 87~952 |
65 | 4~85 | 6~120 | 60~640 | 71~764 |
80 | 6.5~130 | 4.1~82 | 86~1100 | 54~696 |
100 | 15~220 | 4.7~69 | 133~1700 | 42~548 |
125 | 20~350 | 3.2~57 | 150~2000 | 26~346 |
150 | 30~450 | 2.8~43 | 347~4000 | 34~392 |
...... | ||||
300 | 95~2000 | 1.2~24 | 1360~18000 | 16~216 |
technische Parameterder Druckluft-Durchflussmessung
(1), Spezifikationen (Kaliber): 15, 20, 25, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300, 350, 400 (2) Messmedium: Flüssigkeit, Gas, Dampf ( Sattdampf, überhitzter Dampf), spezielles 5-Typ-Medium, das die Korrosionsbeständigkeit messen kann.
(3), Genauigkeit (Genauigkeit, Genauigkeit): Stufe 1 Der Fehler liegt innerhalb von ±1% des angezeigten Betrags oder innerhalb von ±1% des Skalenendwerts. Hinweis: Für Analogausgang ±0,1 % des Skalenendwerts hinzufügen.
(4) Wiederholbarkeit: Innerhalb von ±0,2%.
(5), der maximale Gebrauchsdruck: variiert je nach Flanschspezifikationen, im Allgemeinen 1,6 MPa. In Sonderfällen können 2.5MPa-4.0MPa an die Bedingungen des Messmediums angepasst werden.
(6), der Betriebstemperaturbereich: -10 °C ~ +350 °C. (-10 ° C ~ + 150 ° C niedrige Temperatur, -1O ° C ~ + 250 ° C mittlere Temperatur, + 250 ° C ~ + 350 ° C hohe Temperatur)
(7) Stromversorgung: Die DC-Versorgungsspannung beträgt 24 V, und der Vor-Ort-Anzeigetyp wird von einer 3,6 V-Lithiumbatterie gespeist.
(8), Ausgangssignal: Impulssignal, 4-20mA Analogsignal.
(9) Umgebungsbedingungen: Temperatur -30 ° C ~ +60 ° C, Luftfeuchtigkeit 5% ~ 90%.
(10), Durchflussbereich: Unter der Prämisse, die Messgenauigkeit des Wirbeldurchflussmessers zu gewährleisten, beträgt der gemessene Durchflussbereich: Flüssigkeit 0,3 m / s ~ 7 m / s, Gas 3 m / s ~ 55 m / s.
(11) Kommunikationsschnittstelle RS232 und RS485, HART-Protokoll
(12) Explosionsgeschütztes Modell: EXiaIIBT4 oder EXiaIIBT5
(13) Übertragungsentfernung: ≤1Km zwischen dem Wandler und dem Sekundärinstrument. (für separate Ausführung) ≤200m zwischen Sonde und Konverter
Kundendienst
Wir versprechen, den folgenden Kundendienst zu bieten:
1. Gewährleistung: Die Gewährleistungsfrist beträgt 12 Monate ab Versanddatum;
2. Kunden genießen kostenlose Reparaturservices für Fehler, die innerhalb der Garantie aufgrund der Herstellungsqualität festgestellt werden;
3. Für Vor-Ort-Leistungen, die sich nicht aus der Fertigungsqualität ergeben, berechnen wir nach unserer Wahl ein bestimmtes Servicehonorar nach tatsächlich entstandenen Kosten wie zB Reisekosten;
4. Wir bieten kostenpflichtige Reparaturleistungen für Zählerschäden, die nicht auf Herstellungsqualitätsprobleme zurückzuführen sind, oder Zählerschäden, die nicht unter die Garantie fallen.
