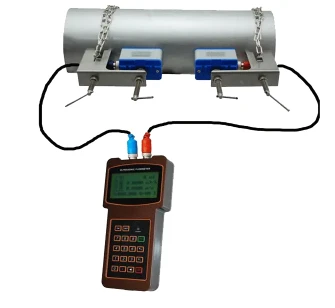

Willkommen beim tragbaren Ultraschall-Durchflussmesser JY-TUF2000H! ! !
1.Beschreibung und Merkmale:
Der Handdurchflussmesser wurde gegenüber der Vorgängerversion aufgerüstet. Die neue Version behält die meisten hervorragenden Merkmale und Funktionen der alten Version bei: Impulsmesstechnik, Ultraschallzündung und Kleinsignal-Empfangsschaltung usw. Die wichtigsten Verbesserungen und Upgrades betreffen die Batteriestromversorgungsschaltung und die Senderschaltung. Alle anderen Schaltkreise sind einfach in diese neue Version integriert, und jetzt haben wir die fortschrittlichste Messtechnologie eingesetzt und ein zuverlässigeres Ultraschallinstrumentenmodell erhalten.
Die Hardware zeichnet sich durch einfache Bedienung, hohe Präzision und hohe Zuverlässigkeit aus, während die Software eine sehr benutzerfreundliche Benutzeroberfläche und mehr Funktionen bietet. Der patentierte symmetrische Niederspannungs-Mehrpuls-Zündkreis verbessert die Entstörungsfähigkeit erheblich und ermöglicht einen normalen Betrieb des Durchflussmessers auch in rauen Industrieumgebungen wie Transformatoren in der Nähe der Netzfrequenz.
2. Messprinzip:
Der tragbare Durchflussmesser JY-TUF2000H dient zur Messung der Durchflussrate von Flüssigkeiten in geschlossenen Rohren. Der Sensor ist ein berührungsloser Klemmtyp und bietet die Vorteile eines schmutzfreien Betriebs und einer einfachen Installation.
Es werden zwei Sensoren verwendet, die sowohl als Ultraschallsender als auch als Empfänger fungieren. Die Sensoren werden in einem bestimmten Abstand zueinander an der Außenseite des geschlossenen Rohres festgeklemmt. Wandler können nach der V-Methode installiert werden, bei der der Schall zweimal durch das Rohr wandert, oder nach der W-Methode, bei der der Schall viermal durch das Rohr wandert, oder nach der Z-Methode, bei der die Wandler auf gegenüberliegenden Seiten des Rohrs und des Schalls montiert werden Gehen Sie einmal durch das Rohrrohr. Die Wahl der Installationsmethode hängt von den Eigenschaften des Rohrs und der Flüssigkeit ab. Der Durchflussmesser sendet und empfängt abwechselnd frequenzmodulierte Schallenergiestöße zwischen zwei Sensoren und misst die Laufzeit, die der Schall benötigt, um sich zwischen den beiden Sensoren zu bewegen. Der Unterschied in der gemessenen Laufzeit steht in direktem und genauem Zusammenhang mit der Geschwindigkeit der Flüssigkeit im Rohr.
|
|
|
3. Grundlegende technische Daten:
|
Linearität |
0.5% |
|
Wiederholbarkeit |
0.2% |
|
Genauigkeit |
±1% of reading at rates>0.2 MPS |
|
Reaktionszeit |
0-999 Sekunden, vom Benutzer konfigurierbar |
|
Geschwindigkeit |
±32 m/s |
|
Rohrgröße |
15 mm-6000mm |
|
Totalisator |
7-stellige Summen für Netto-, Positiv- und Negativfluss |
|
Flüssigkeitstypen |
Kann fast alle Flüssigkeiten messen, |
|
Anzeige |
4x8 chinesische Zeichen oder 4x16 englische Buchstaben |
|
Kommunikationsinterface |
RS-232, Baudrate: von 75 bis 57600. |
|
Länge des Wandlerkabels |
Standardmäßig 5 m x 2, optional 10 m x 2 |
|
Stromversorgung |
3 eingebaute Ni-H-Batterien. Bei voller Aufladung reicht eine Betriebsdauer von über 12 Stunden. 100 V-240VAC zum Laden |
|
Datenlogger |
Der integrierte Datenlogger kann über 2000 Datenzeilen speichern |
|
Manueller Summierer |
7-Ziffern-Zähler mit Tastendruck für die Kalibrierung |
|
Gehäusematerial |
Abs |
|
Gehäusegröße |
210x90x30Millimeter |
|
Gewichtseinheit |
500g mit Batterien |
4.Sensorauswahltabelle:
|
Klemmtyp |
|
Modell |
Genauigkeit |
Schutzklasse |
Messen der Rohrgröße |
Mittlere Temperatur |
|
Standrad |
TS-2 |
±1%
|
IP68
|
DN25-DN100mm |
-30 Grad -90 Grad |
|
|
TM-1 |
DN50-DN700mm |
-30 Grad -90 Grad |
||||
|
TL-1 |
DN300-DN3000mm |
-30 Grad -90 Grad |
||||
|
Hochtemperaturstandard |
TS-2-HT |
DN25-DN100mm |
-30 Grad -160 Grad |
|||
|
TM-1-HT |
DN50-DN700mm |
-30 Grad -160 Grad |
||||
|
TL-1-HT |
DN300-DN3000mm |
-30 Grad -160 Grad |
||||
|
Montagehalterung |
HS |
DN25-DN100mm |
-30 Grad -90 Grad |
|||
|
HM |
DN50-DN300mm |
-30 Grad -90 Grad |
||||
|
EB-1 |
DN300-DN700mm |
-30 Grad -90 Grad |
||||
|
Hochtemperatur-Montagehalterung |
HS-HT |
DN25-DN100mm |
-30 Grad -160 Grad |
|||
|
HM-HT |
DN50-DN300mm |
-30 Grad -160 Grad |
||||
|
EB-1-HT |
DN300-DN700mm |
-30 Grad -160 Grad |
||||
|
Ultrahochtemperatursensor |
HS-SHT |
DN25-DN100mm |
-30 Grad -260 Grad |
|||
|
HM-SHT |
DN50-DN700mm |
-30 Grad -260 Grad |
5.Packliste (Standardkonfiguration):
Überprüfen Sie die Packliste sorgfältig, bevor Sie die Ware erhalten oder installieren.
|
Name |
Menge (Stück) |
|
Haupteinheit |
1 |
|
Mittlerer Wandler |
2 |
|
Ultraschallsignalkabel |
2 |
|
Datenleitung |
1 |
|
Netzteil |
1 |
|
Kuppler |
1 |
|
Gürtelstretcher |
2 |
|
Band |
1 |
|
Benutzerhandbuch |
1 |
|
Tragetasche |
1 |
Hinweis: Der Haftvermittler liegt in Form einer Paste vor und ist in Flugzeugen nicht erlaubt, sodass internationale Fracht nicht transportiert werden kann. Sie können jedoch stattdessen wählen: Fett auf Lithiumbasis (gelbes Trockenöl), Fett, Vaseline usw.
6. Kalibrierung und Kundendienst:
JY-TUF2000H-Durchflussmesserprodukte werden vor Verlassen des Werks eins zu eins überprüft, um sicherzustellen, dass die Werksqualifizierungsrate 100 % beträgt und die Genauigkeit 1 % erreicht.
Sollten während der Garantiezeit Qualitätsprobleme auftreten, versprechen wir, die Geräte kostenlos durch neue zu ersetzen. Wenn die Garantiezeit abgelaufen ist, können wir es kostenlos reparieren.
7. Kundenfeedback zur Funktionsweise von TUF2000H:
8. Häufig gestellte Fragen:
1. F: Können wir Muster bekommen? Was ist die Mindestbestellmenge Stück für dieses Messgerät?
A: Natürlich beträgt unser MOQ 1 Stück.
2. F: Wie lange ist die Lieferzeit?
A: Unser normaler Lagerbestand beträgt 100 Stück. Sobald Ihre Zahlung bei uns eingegangen ist, versenden wir diese rechtzeitig an Sie.
3.F: Welche Zahlungsmethoden werden unterstützt?
A: Wir unterstützen: TT-Zahlung, Online-Kreditkartenzahlung, Western Union-Zahlung, RMB-Zahlung, LC-Zahlung.
Wenn Sie weitere Fragen haben, kontaktieren Sie uns bitte und wir werden alle Ihre Fragen beantworten! ! !
