1. Anwendungsbereich:
Der Ovalrad-Durchflussmesser ist ein leichter Volumendurchflussmesser mit Zeigeranzeige, Radansammlungszähleinrichtung und Nullstelleinrichtung. Es wird häufig zur Steuerung des Flüssigkeitsflusses in verschiedenen Industriebereichen eingesetzt. Es eignet sich zur Messung verschiedener Arten von Flüssigkeiten wie Rohöl, Diesel und Benzin. Es zeichnet sich durch einen großen Messbereich, hohe Präzision, einfache Bedienung und Wartung aus und kann durch die Auswahl verschiedener Fertigungsmaterialien in der Flüssigkeitsdurchflussmessung in der Erdöl-, Chemie-, Pharma-, Lebensmittel-, Metallurgie-, Elektrizitäts-, Transport- und anderen Bereichen eingesetzt werden.
2. Funktionsprinzip:
Bei dieser Art von Durchflussmesser handelt es sich um eine einzelne Verdrängungsberechnungseinheit, die aus einem Paar elliptischer Zahnräder in einem Dosierkasten und einem Paar elliptischer Zahnräder, die im Dosierkasten installiert sind, besteht. Es bildet mit der oberen und unteren Abdeckung einen abgedichteten primären mondförmigen Hohlraum (aufgrund der Drehung der Zahnräder ist es nicht absolut abgedichtet). Wenn die zu messende Flüssigkeit in den Durchfluss durch das Rohr fließt, treibt die an den Einlass- und Auslasspunkten erzeugte Druckdifferenz ein Zahnradpaar in kontinuierliche Rotation, und die durch den anfänglichen Hohlraum gemessene Flüssigkeit fließt zum Auslass und bildet ein Produkt aus die Drehung des Ovalrads und jeweils viermal die Verschiebung. Das ist die Gesamtmenge des gemessenen Flüssigkeitsdurchflusses. Der Durchflussmesser besteht im Wesentlichen aus einem Gehäuse, einem Zähler, einem elliptischen Getriebe und einer Kupplung (submagnetische Kupplung und Axialkupplung). Wie nachfolgend dargestellt:
|
|
| Funktionsprinzipdiagramm des Ovalzahnrad-Durchflussmessers |
3. Formfaktor des elliptischen Zahnrad-Durchflussmessers:
Gusseisentyp, Gusseisentyp mit hoher Viskosität, Gusseisentyp mit hoher Temperatur, Gusseisenverformungs-Ovalzahnrad-Durchflussmesser-Formfaktor.
 |
 |
|
Nomineller Passweg |
L |
H |
A |
B |
D |
D1 |
N(N) |
F |
|
10 |
150 |
100 |
165 |
210 |
90 |
60 |
4 |
14 |
|
15 |
170 |
118 |
172 |
226 |
95 |
65 |
4 |
14 |
|
20 |
200 |
150 |
225 |
238 |
105 |
75 |
4 |
14 |
|
25 |
260 |
180 |
232 |
246 |
115 |
85 |
4 |
14 |
|
40 |
245 |
180 |
249 |
271 |
145 |
110 |
4 |
18 |
|
50 |
340 |
250 |
230 |
372 |
160 |
125 |
4 |
18 |
|
65 |
420 |
325 |
270 |
386 |
180 |
145 |
4 |
18 |
|
80 |
420 |
325 |
315 |
433 |
195 |
160 |
8 |
18 |
|
100 |
515 |
418 |
370 |
458 |
215 |
180 |
8 |
18 |
|
150 |
540 |
515 |
347 |
557 |
280 |
240 |
8 |
23 |
|
200 |
650 |
650 |
476 |
720 |
335 |
295 |
12 |
23 |

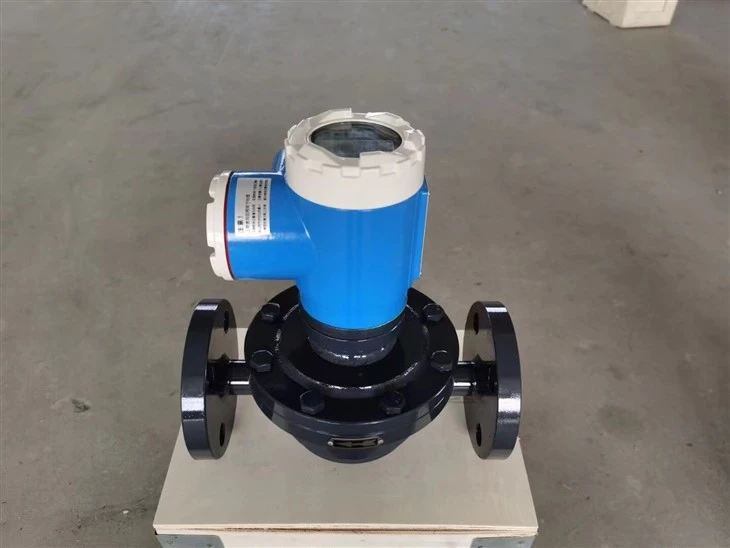

4. Produktpräsentation in der Produktionswerkstatt:
|
|
|
|
|
|
5. Bilder der Verwendungsseite des Ovalzahnrad-Durchflussmessers:
|
|
|

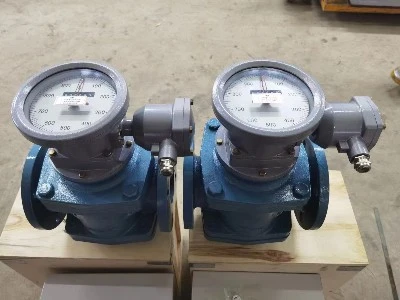

6. Der in der Werkstatt hergestellte fertige Ovalzahnrad-Durchflussmesser ist bereit für die Verpackung und den Export.
7. Häufig gestellte Fragen:
1. F: Was ist der größte Vorteil des Ovalrad-Durchflussmessers?
A: Es verfügt über eine hohe Messgenauigkeit und kann hochviskose Flüssigkeiten wie Öl, Rohöl usw. messen.
2. F: Wie wählt man den Durchflussdurchmesser?
A: Ja. Basierend auf Ihrem Rohr-ID und Durchflussbereich. Wir verfügen über das Fachwissen, um Sie bei der Auswahl des richtigen Durchflussmessers zu unterstützen.
3.F: Kann ich Muster kaufen?
A: Ja, unser Mindestbestellwert beträgt 1 Stück.
4.F: Welche Zahlungsmethoden und Zahlungsbedingungen gibt es?
A: Wir unterstützen: TT-Zahlung, Online-Kreditkartenzahlung, RMB-Zahlung, LC-Zahlung. Zahlungsbedingungen: Abhängig von Ihrer Einkaufsmenge und Ihrem Kaufbetrag wenden Sie sich bitte an unseren Vertriebsmitarbeiter.
Wenn Sie weitere Fragen haben, können Sie sich gerne an uns wenden. Wir verfügen über professionelle Vertriebsmitarbeiter, die alle Ihre Fragen persönlich beantworten! ! !
