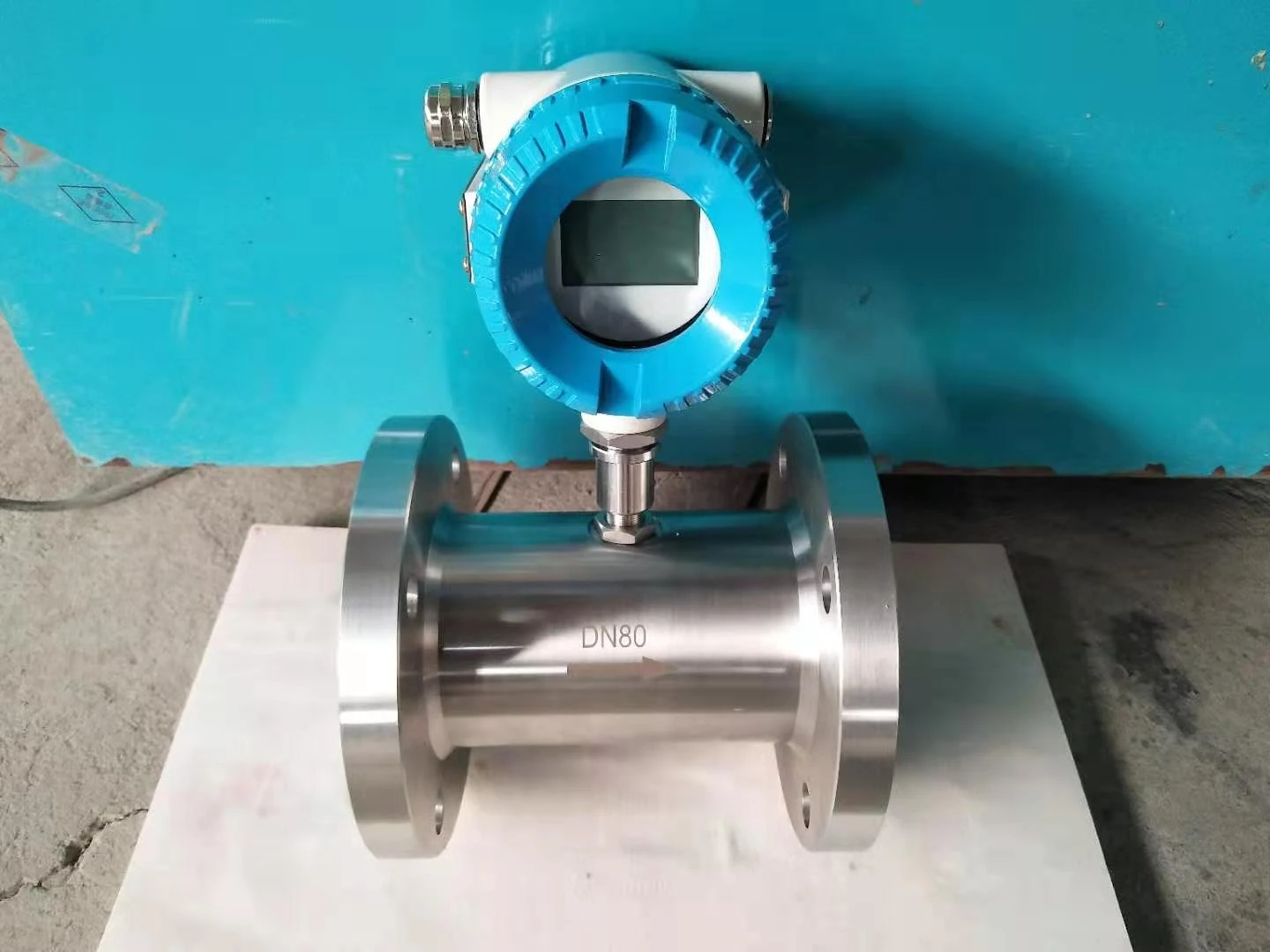

Die intelligente FlüssigkeitTurbinen-Durchflussmesserist eine neue Art von intelligentem Instrument, das den Turbinenströmungssensor und die Anzeigeintegration integriert, die unter Verwendung fortschrittlicher Ein-Chip-Mikrocomputertechnologie mit extrem niedrigem Stromverbrauch entwickelt wurde. Es hat eine kompakte Struktur, intuitive und klare Messwerte, hohe Zuverlässigkeit und wird nicht durch externe Stromquellen gestört. , Anti-Blitz, niedrige Kosten und andere offensichtliche Vorteile.
Ein Durchflussmesser, der eine Turbine zur Messung verwendet. Es wandelt zunächst den Durchfluss in die Drehzahl der Turbine um und wandelt dann die Drehzahl in ein dem Durchfluss proportionales elektrisches Signal um. Diese Art vonDurchflussmesserwird verwendet, um den momentanen Durchfluss und den gesamten integrierten Durchfluss zu erfassen, und sein Ausgangssignal ist eine Frequenz, die leicht zu digitalisieren ist. Die Induktionsspule und der Permanentmagnet sind gemeinsam am Gehäuse befestigt. Wenn die ferromagnetische Turbinenschaufel den Magneten passiert, ändert sich die Reluktanz des Magnetkreises, wodurch ein Induktionssignal erzeugt wird. Das Signal wird vom Verstärker verstärkt und geformt und an den Zähler oder Frequenzmesser gesendet, um den gesamten kumulierten Durchfluss anzuzeigen. Gleichzeitig wird die Impulsfrequenz einer Frequenz-Spannungs-Umwandlung unterzogen, um den momentanen Durchfluss anzuzeigen. Die Drehzahl des Flügelrads ist proportional zum Durchfluss, und die Drehzahl des Flügelrads ist proportional zur Gesamtdurchflussmenge. Der Ausgang des Turbinen-Durchflussmessers ist ein frequenzmoduliertes Signal, das nicht nur die Entstörungsleistung des Erfassungsschaltkreises verbessert, sondern auch das Durchflusserfassungssystem vereinfacht. Sein Turndown-Verhältnis kann 10:1 erreichen, und die Genauigkeit liegt innerhalb von ±0,2 Prozent . Die Zeitkonstante des Turbinen-Durchflussmessers mit kleiner Trägheit und kleiner Größe kann 0,01 Sekunden erreichen.
Turbinen-Durchflussmesserist der Haupttyp des Geschwindigkeits-Durchflussmessers. Wenn das gemessene Fluid durch den Sensor des Turbinendurchflussmessers fließt, wird das Laufrad unter der Wirkung des Fluids zwangsweise gedreht, und seine Geschwindigkeit ist proportional zur durchschnittlichen Strömungsgeschwindigkeit des Rohrs. Gleichzeitig werden die Klingen durch periodisches Abschneiden der vom Elektromagneten erzeugten magnetischen Feldlinien verändert den magnetischen Fluss der Spule. Nach dem Prinzip der elektromagnetischen Induktion wird in der Spule ein pulsierendes elektrisches Potentialsignal, also ein elektrisches Impulssignal, induziert. Die Frequenz des elektrischen Impulssignals ist proportional zur Durchflussrate des zu messenden Fluids.
Unter den verschiedenen Durchflussmessern,Turbinen-Durchflussmesser, Verdränger-Durchflussmesser und Coriolis-Massedurchflussmesser sind die drei Produkttypen mit der besten Wiederholbarkeit und Genauigkeit. Turbinen-Durchflussmesser haben ihre eigenen Eigenschaften, wie z. B. eine einfache Struktur und wenige Verarbeitungsteile. , Geringes Gewicht, bequeme Wartung, große Durchflusskapazität (großer Durchfluss durch das gleiche Kaliber) und anpassungsfähig an hohe Parameter (hohe Temperatur, hoher Druck und niedrige Temperatur) usw. Bisher kann diese Art von Durchflussmessgeräten technische Parameter erreichen: Kaliber 4-750 mm, Druck bis zu 250 MPa, Temperatur -240-700 Grad, technische Parameter wie diese sind mit den anderen beiden Arten von Durchflussmessern schwer zu erreichen.
Turbinen-Durchflussmesserwerden häufig in folgenden Messobjekten eingesetzt: Erdöl, organische Flüssigkeiten, anorganische Flüssigkeiten, Flüssiggas, Erdgas, Kohlegas und kryogene Flüssigkeiten. Es wird häufig in Transfer- und Sammelstationen für ausländisches Flüssiggas, raffiniertes Öl und leichtes Rohöl sowie in den ersten und letzten Stationen großer Rohölpipelines für die Handelsabwicklung eingesetzt. In Europa und den Vereinigten Staaten sind Turbinen-Durchflussmesser nach Blenden-Durchflussmessern für die Erdgasmessung an zweiter Stelle. Allein in den Niederlanden werden mehr als 2,600 Gasturbinen-Durchflussmesser in verschiedenen Größen und Drücken von 0,8 MPa bis 6,5 MPa in Erdgaspipelines eingesetzt. Sie sind zu einem hervorragenden Erdgas-Durchflussmesser geworden. Obwohl die hervorragenden Messeigenschaften von Turbinen-Durchflussmessern von Menschen geschätzt werden, entsteht der Eindruck, dass sie aus beweglichen Teilen bestehen und eine kurze Lebensdauer haben. Sie können nicht umhin, bei der Auswahl zu zögern. Nach den unermüdlichen Bemühungen der Menschen muss gesagt werden, dass sich die Situation stark verändert hat.Turbinen-Durchflussmesser, als das gebräuchlichste Durchflussmessgerät, hat sich zu einer variantenreichen, vollständigen Serien- und Multispezifikations-Massenproduktionsskala entwickelt.
