1. Klassifizierung nach Typ und Anschlussart:

Typ: Remote, integriert, Plug-in

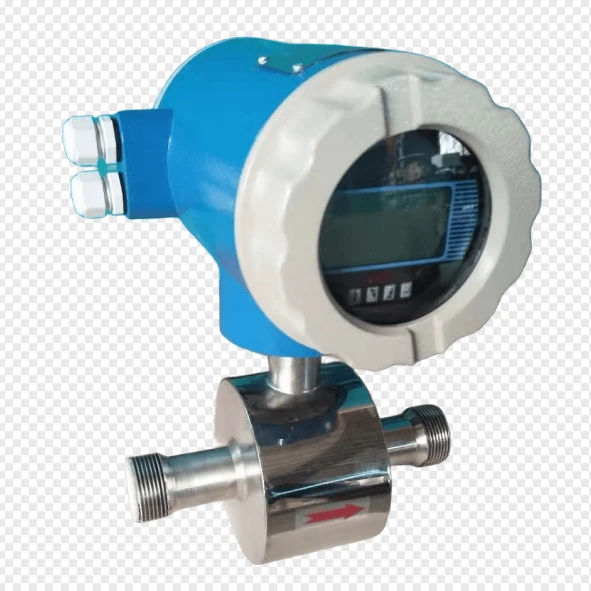

Verbindungsmethode: Flanschverbindung, Klemmverbindung, Gewindeverbindung.

Wie nachfolgend dargestellt:

2. Funktionen und Anwendungen:

Magnetische Durchflussmesser für Wasser sind ein Instrument, das den Durchfluss leitfähiger Flüssigkeiten basierend auf dem Prinzip des Faradayschen Gesetzes der elektromagnetischen Induktion misst. Wenn die leitfähige Flüssigkeit im Rohr fließt, schneidet sie die magnetischen Feldlinien in vertikaler Richtung und an den Elektroden auf beiden Seiten des Rohrs wird ein induziertes elektrisches Potenzial erzeugt. Die Größe des induzierten Potenzials ist proportional zur durchschnittlichen Durchflussrate des leitfähigen Mediums im Rohr. Die Größe des induzierten Potenzials wird an den Konverter übertragen, und der Konverter berechnet die Durchflussrate im Uhrzeigersinn und die kumulative Durchflussrate.

⑴. Es gibt keine Widerstandsteile in der Rohrleitung, der Druckverlust ist sehr gering, der messbare Durchflussbereich ist groß, das Verhältnis der maximalen Durchflussrate zur minimalen Durchflussrate beträgt im Allgemeinen mehr als 20:1 und der anwendbare industrielle Rohrdurchmesserbereich ist breit, bis zu 3m.

⑵. Das Ausgangssignal ist linear zur gemessenen Durchflussrate und weist eine hohe Genauigkeit auf. Es kann die Durchflussrate aller leitfähigen Flüssigkeiten wie Säuren, Laugen, Salzlösungen, Wasser, Abwasser, korrosive Flüssigkeiten, Schlamm, Mineralstoff, Papierbrei usw. mit einer Leitfähigkeit größer oder gleich 5 μs/cm messen. .

3. Technische Parameter:

Produktname	Getränkedurchflussmesser
Maximale Durchflussrate	15m/s
Genauigkeitsstufe	±0.5% ,±0.2%
Flüssigkeitsleitfähigkeit	>5μS/cm
Nenndruck	1,6 MPa (Wenn eine Anpassung erforderlich ist, wenden Sie sich bitte an uns)
Kaliber	DN6-DN3000
Linermaterial	PTFE, PFA, F46Hartgummi, Neopren, Polyurethan,
Elektrode	SUS316, Hastelloy C(HC), Hastelloy B(HB) Titan (Ti), Tantal (Ta), Platin-Iridium
Umgebungsfeuchtigkeit	5-100%RH(Relative Luftfeuchtigkeit)
Umgebungstemperatur	-25 Grad bis +60 Grad
Messbereich	1500:1, kleiner oder gleich 15 m/s
Strukturtyp	Kompakter Typ, geteilter Typ, Plug-in-Typ
Schutzlevel	IP68, IP67, IP65 (Standard)
Ex-Beweiszeichen	ExmdIIBT4-KARTON
Stromversorgung	24 VDC, 220 VAC, 3,6 V Lithiumbatterie
Signalausgang	4-20Ma-Ausgang, Impulsausgang
Kommunikationsprotokoll	Modbus RS485, Hart-Protokoll

4.Auswahl vonElektrodenMaterial

Elektrodenmaterial	Korrosionsbeständigkeit
SUS316-KARTON	Für Brauchwasser, Brauchwasser, Abwasser, korrosive Medien, weit verbreitet in der Erdöl-, Chemie-, Harnstoff- und anderen Industrie.
Edelstahlbeschichtetes Wolframkarbid	Für nicht korrosive, stark abrasive Medien
Tantal (Hellbraun)	Hat eine ausgezeichnete Korrosionsbeständigkeit und das Glas ist sehr ähnlich, neben Flusssäure, rauchender Salpetersäure, Alkali, fast allen chemischen Medien (einschließlich Salzsäure, Schwefelsäure und Königswasser) Korrosion.
Titan (Ti)	Es ist beständig gegen Meerwasser, verschiedene Chloride und Hypochlorite, oxidative Säuren (einschließlich rauchender Salpetersäure), organische Säuren, Laugen usw. und ist nicht beständig gegen die Korrosion reiner reduzierender Säuren (wie Schwefelsäure und Salzsäure). Wenn die Säure jedoch Oxidationsmittel enthält (wie Salpetersäure, Fe +++, Cu ++), wird die Korrosion stark reduziert.
Hastelloy C(HC)	Oxidative Säure, wie Salpetersäure, Mischsäure oder Chromsäure und Schwefelsäure, gemischte mittlere Korrosion, aber auch beständig gegen oxidierende Salze wie Fe +++, Cu ++ oder andere Oxidationsmittel wie Hypochloritlösung über dem Meer Wasserstand, Meerwasserkorrosion
Platin-Iridium-Legierung	Gilt fast für alle Chemikalien, jedoch nicht für Königswasser und Ammoniumsalze.
Hastelloy B(HB)	Salzsäure aller Konzentrationen unterhalb des Siedepunkts weist eine gute Korrosionsbeständigkeit auf, aber auch Schwefelsäure, Phosphorsäure, Flusssäure, organische Säuren und andere nicht oxidierende Säuren, Laugen und nicht oxidierende Salzlösungen weisen Korrosion auf.

5.Durchflussbereich

Flussrate----Flussvergleichstabelle
	0.01	1	2	3	4	5	15
15	0.0064	0.6362	1.2723	1.9085	2.5447	3.1809	9.5426
20	0.0113	1.1310	2.2619	3.3929	4.5239	5.6549	16.9646
25	0.0177	1.7671	3.5343	5.3014	7.0686	8.8357	26.5072
40	0.0452	4.5239	9.0478	13.5717	18.0956	22.6195	67.8584
50	0.0707	7.0686	14.1372	21.2058	28.2743	35.3429	106.0288
65	0.1195	11.9459	23.8919	35.8377	47.7836	59.7295	179.1886
80	0.1810	18.0956	36.1911	54.2867	72.3823	90.4779	271.4336
100	0.2827	28.2743	56.5487	84.8230	113.0973	141.3717	424.1150
150	0.6362	63.6173	127.2345	190.8518	254.4690	318.0863	954.2588
200	1.1310	113.0973	226.1947	339.2920	452.3893	565.4846	1696.4600
300	2.5447	254.4690	508.9380	763.4070	1017.8760	1272.3450	3817.0351
350	3.4636	346.3606	692.7212	1039.0818	1385.4424	1731.8030	5195.4089
400	4.5239	452.3893	904.7787	1357.1680	1809.5574	2261.9467	6785.8401
450	5.7256	572.5553	1145.1105	1717.6658	2290.2210	2862.7763	8588.3289
500	7.0686	706.8583	1413.7167	2120.5750	2827.4334	3534.2917	10602.8752
600	10.1788	1017.8760	2035.7520	3053.6281	4071.5041	5089.3801	15268.1403
700	13.8544	1385.4424	2770.8847	4156.3271	5541.7694	6927.2118	20781.6354
800	18.0956	1809.5574	3619.1147	5428.6721	7238.2295	9047.7868	27143.3605
900	22.9022	2290.2210	4580.4421	6870.6631	9160.8842	11451.1050	34353.3157
1000	28.2743	2827.4334	5654.8668	8482.3002	11309.7336	14137.1669	42411.5008
1200	40.7150	4071.5041	8143.0082	12214.5122	16286.0163	20357.5204	61072.5612
1400	55.4177	5541.7694	11083.5389	16625.3083	22167.0778	27708.8472	83126.5416
1600	72.3823	7238.2295	14476.4589	21714.6884	28952.9179	36191.1474	108573.4421
1800	91.6088	9160.8842	18321.7684	27482.6525	36643.5367	45804.4209	137413.2627
2000	113.0973	11309.7336	22619.4671	33929.2007	45238.9342	56548.6678	169646.0033

6. Teileschweißen:

Das Schweißen der magnetischen Durchflussmesser für den Wasserteil ist ebenfalls ein kritischer Teil. Wir verwenden Argon-Lichtbogenschweißen für nahtloses Schweißen, um das Schutzniveau und die Lebensdauer des Durchflusssensors sicherzustellen.

7. Häufig gestellte Fragen (FAQ)
F: Sind Sie Hersteller?

A: Ja, wir sind Hersteller und können Ihnen Durchflussmesser von bester Qualität und einem wettbewerbsfähigen Preis anbieten. Wir können Ihre individuellen Anforderungen erfüllen.

F: Haben Sie ein Zertifikat? Können Sie auf meine Anfrage eine Zertifikatsbasis bereitstellen?

A: Wir verfügen über ein ISO- und CE-Zertifikat. Wenn Sie weitere Zertifikate benötigen, können wir diese beantragen.

F: Wie hoch ist die Garantie für Ihr Produkt?

A: Zwei Jahre Garantiezeit.

8. Richtige Installationsmethode:

9.Über uns:

Das Unternehmen Henan Junyuan verfügt über fortschrittliche Produktionstechnologie und ein perfektes Kundendienstsystem. Die Hauptprodukte sind: elektromagnetischer Wasserdurchflussmesser, Wirbelluftdurchflussmesser, Turbinenöldurchflussmesser, Ultraschall-Wasserdurchflussmesser, Drosselvorrichtung, Rotameter, kompletter Satz automatischer Durchflussmesser. Es wird häufig in den Bereichen Elektrizität, Metallurgie, Wasserversorgung und Entwässerung eingesetzt , Erdöl, Papierherstellung, Chemie, Medizin, Leichtindustrie, Umweltschutz und andere Abteilungen.

Unsere Philosophie: das Streben nach Exzellenz und Professionalität.

Unser Ziel: Durch unsere Qualität zu überleben, durch unseren Service Mundpropaganda zu gewinnen.

Wenn Sie weitere Fragen haben, kontaktieren Sie uns bitte. Wir werden professionelle Vertriebsmitarbeiter haben, die Sie kontaktieren und alle Ihre Fragen beantworten können! ! !
